利用cpu缓存实现高性能程序

发表于 更新于 分类于 ，
本文字数： 5k 阅读时长 ≈ 5 分钟

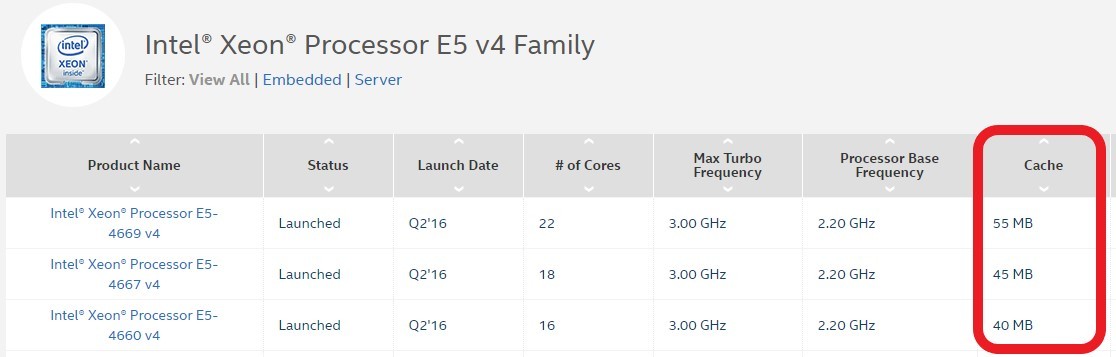

我们选购电脑时，CPU处理器的配置会有缓存大小，它是CPU性能的重要指标。

为什么呢？因为CPU计算速度与访问主存速度非常不匹配！

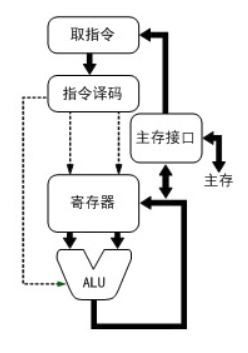

先来看计算速度。单颗CPU计算速度目前在2GHz-4GHz之间，以2.5GHz计即每秒钟计算25亿次，每个时钟周期耗时1/2.5GHz==0.4纳秒。当前所有的计算机都遵循冯诺依曼结构，所以执行任何指令（例如加法操作）的流程必然遵循下图：

所以，做一次加法的指令是由多个时钟周期组成的（如取指令和数字、放入寄存器、执行ALU、将结果写回主存），做ALU执行指令仅需要1个时钟周期，而取指令或者取数据、回写结果数据就需要与主存打交道了。CPU访问内存（主存）的速度非常慢，访问一次常常需要上百纳秒以上，这与计算指令有千倍的差距！怎样解决访问主存慢导致的CPU计算能力的浪费呢？加入CPU缓存！

CPU上增加缓存后，由于CPU缓存离CPU核心更近，所以访问速度比主存快得多！如果我们访问内存时，先把数据读取到CPU缓存再计算，而下次读取到该数据时直接使用缓存（若未被淘汰掉），这在时间和空间上都会降低CPU计算能力的浪费！在时间上，有些数据访问频率高（热点），多次访问之间都未被淘汰出缓存；在空间上，缓存可以同时加载相邻的数据、代码，这样函数、循环的执行都在使用缓存中的数据。

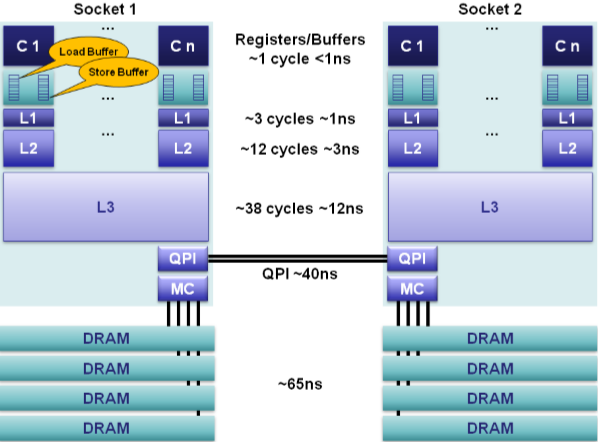

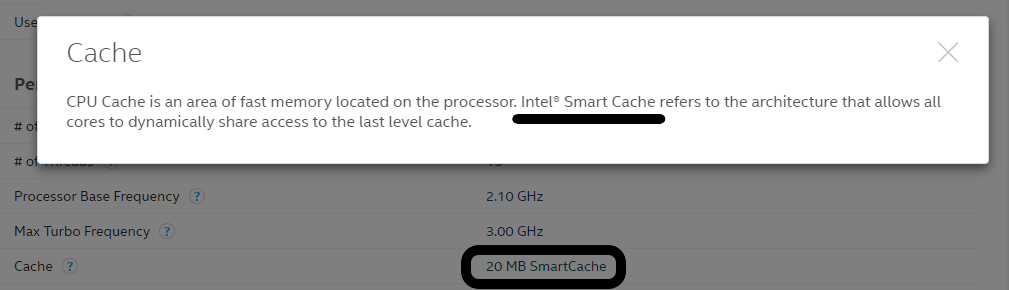

CPU缓存是分为多级的，原因是热点数据太大了！最快的缓存一定离CPU核心最近，因为体积小所以容量也最小，不能满足以MB计算的热点数据。最终发展出了三级缓存，分别称为L1、L2、L3级缓存。这三级缓存的访问速度各不相同，但都远大于访问主存的速度（访问时间更小），如下图所示： 可见，L1和L2的缓存访问速度非常快，只有不到3ns，L3稍慢一些，但都远小于访问主存的速度。当然，CPU缓存的大小也远小于主存的大小，如本文最开始的那张图，现在的CPU缓存往往只有几十MB。如果大家点击具体的CPU细看缓存，可以看到intel只标明了smart cache，如下图所示（intel e5-2620 v4）： 这个smart cache其实就是L3缓存，现在的CPU都是多核心的，而smart cache就是智能的被多CPU核心共用的意思。那么L1、L2缓存大小为什么不标出来呢？其实没有必要，因为通常L1就是32KB，而L2是256KB，在linux上我们可以直接看到：

1
2
3
4
5
6
7
8
9
model name: Intel(R) Xeon(R) CPU E5-2620 v4 @ 2.10GHz
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu1/cache/index0/size
32K
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu1/cache/index1/size
32K
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu1/cache/index2/size
256K
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu1/cache/index3/size
20480K

这里，index0和index1分别代表L1缓存中的指令缓存和数据缓存，index2是L2缓存，index3就是L3缓存。也可能一个缓存由多个CPU共享，仍然以E5-2620 v4这个8核16线程的CPU为例：

1
2
3
4
5
6
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu0/cache/index1/shared_cpu_list
0,16
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu0/cache/index2/shared_cpu_list
0,16
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu0/cache/index3/shared_cpu_list
0,2,4,6,8,10,12,14,16,18,20,22,24,26,28,30

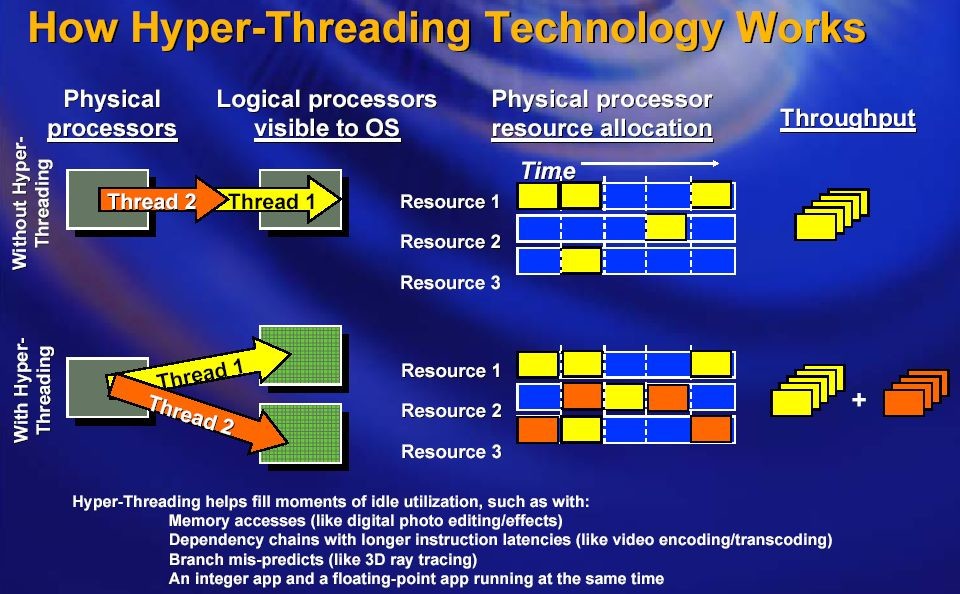

笔者的服务器有两颗e5，所以表现为32颗逻辑CPU。由于intel的超线程技术，所以两颗逻辑CPU对应一颗物理CPU。简单插一下何谓超线程技术：由于访问主存的速度太慢，所以intel想了一个主意，就是当CPU在等待从主存中调入数据或者指令时，同时做另一个任务，这样一颗CPU就表现为两颗逻辑CPU，如下图所示： 从shared_cpu_list可见，20MB的L3缓存被16颗逻辑CPU（8颗物理CPU）共享，而L2和L1都是由一颗物理CPU独占的。 CPU缓存与主存交换数据每次大小是固定的，我们称其为cpu cache line，在64位系统下通常是64字节，在linux下可以这么获取该值：

1
2
[root@zldfwq103 ~]# cat /sys/devices/system/cpu/cpu1/cache/index3/coherency_line_size
64

在C语言程序里，可以通过sysconf (_SC_LEVEL1_DCACHE_LINESIZE)获取，例如在nginx 1.13.8版本后是这么获取的：

1
2
3
4
5
6
+#if (NGX_HAVE_LEVEL1_DCACHE_LINESIZE)
+    size = sysconf(_SC_LEVEL1_DCACHE_LINESIZE);
+    if (size > 0) {
+        ngx_cacheline_size = size;
+    }
+#endif

为什么需要cpu cache line这个数值呢？因为它对提高性能是有用的！比如nginx中存储http header的hash表。假设我们的cache size是64字节，而一个hash bucket是48字节。假如某一个bucket的起始地址是1F7D030，那么它占用的内存就从1F7D030到1F7D05F，而cache size的特性导致只会从64的整数倍地址访问，于是需要访问两次：1F7D000和1F7D040。而如果我们能使得hash bucket大小是cache size的整数倍，那么就不会出现访问一个hash bucket需要两次操作主存的情况。比如，若原本bucket size是32，则设为64；原本为96，则设为128，即向上对齐。nginx有一个向上对齐函数就是做这个事的：

1
2
3
4
#define ngx_align(d, a)     (((d) + (a - 1)) & ~(a - 1))

    cmcf->server_names_hash_bucket_size =
            ngx_align(cmcf->server_names_hash_bucket_size, ngx_cacheline_size);

上面这个ngx_align算法来源于一个数学特性：对于正整数2^n（n>1）来说，存在这样的特性，如果整数X是2^n的整数倍，则X的二进制形式的低n位为0， 如果X不是2^n的整数倍，则X与（~(2^n-1)）进行与运算可以得到一个与X相近的是2^n整数倍的正整数。对于上对齐，则需要先加上2^n-1，再进行上述运算。 事实上，如果hash bucket没有对齐cache line，那么出现访问一个bucket要调用两次载入主存数据的操作可能性非常大！比如上面的例子中hash bucket size是48，即使第一个bucket没有跨cache line，第2个bucket一定会跨从而导致两次主存访问！   当CPU获取数据时，cpu缓存由于已经存有数据，那么核心可以直接使用缓存，不用再去访问内存了，这一过程我们称为cache hit命中！反之，称为cache miss。可见，如果我们的程序在循环或者热点代码中，能够控制数据规模，使之长期落在CPU缓存中，那么性能就可以提升！怎么判断CPU缓存命中率现在是多少呢？在linux下可以通过perf命令轻松实现（centos下通过yum install perf安装），如下所示：

1
2
3
4
5
6
7
8
9
[root@zldfwq103 test]# perf stat -B -e cache-references,cache-misses ./test5 64
time cost: 12283832us

 Performance counter stats for './test5 64':

           440,366      cache-references
           157,177      cache-misses              #   35.692 % of all cache refs

      12.290852528 seconds time elapsed

当然，perf支持很多事件，包括进程上下文切换等，上面的cache-references,cache-misses两个事件分别代表缓存命中和未命中。perf支持的事件很多，如下表所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
branch-instructions OR branches                    [Hardware event]
branch-misses                                      [Hardware event]
bus-cycles                                         [Hardware event]
cache-misses                                       [Hardware event]
cache-references                                   [Hardware event]
cpu-cycles OR cycles                               [Hardware event]
instructions                                       [Hardware event]
ref-cycles                                         [Hardware event]

alignment-faults                                   [Software event]
context-switches OR cs                             [Software event]
cpu-clock                                          [Software event]
cpu-migrations OR migrations                       [Software event]
dummy                                              [Software event]
emulation-faults                                   [Software event]
major-faults                                       [Software event]
minor-faults                                       [Software event]
page-faults OR faults                              [Software event]
task-clock                                         [Software event]

L1-dcache-load-misses                              [Hardware cache event]
L1-dcache-loads                                    [Hardware cache event]
L1-dcache-stores                                   [Hardware cache event]
L1-icache-load-misses                              [Hardware cache event]
LLC-load-misses                                    [Hardware cache event]
LLC-loads                                          [Hardware cache event]
LLC-store-misses                                   [Hardware cache event]
LLC-stores                                         [Hardware cache event]
branch-load-misses                                 [Hardware cache event]
branch-loads                                       [Hardware cache event]
dTLB-load-misses                                   [Hardware cache event]
dTLB-loads                                         [Hardware cache event]
dTLB-store-misses                                  [Hardware cache event]
dTLB-stores                                        [Hardware cache event]
iTLB-load-misses                                   [Hardware cache event]
iTLB-loads                                         [Hardware cache event]
node-load-misses                                   [Hardware cache event]
node-loads                                         [Hardware cache event]
node-store-misses                                  [Hardware cache event]
node-stores                                        [Hardware cache event]

使用perf来定位程序性能的瓶颈是个有效的办法！ 下一篇我们来讨论怎样写出能利用好CPU缓存的代码。
